稳定层搅拌设备性能特点
WDB200-900T/h系列稳定层搅拌设备是我公司吸收国内外稳定土厂拌设备的先进技术与经验，根据我国公路建设的特点和用户的需求，适应各地不同情况而自主开发的新型产品，选用了稳定可靠的国内外名牌配套产品，以工业微机为核心的程序控制系统，实现了整机的自动化管理和操作。
稳定层搅拌设备的大特点：骨料配合理的振动角度及方式，满足用户的需求。新型螺旋强制式搅拌机采用45度叶片和浅底无衬板结构搅拌方式，搅拌均匀，效率高，无卡料现象，稳定可靠。选用稳定可靠的电器元件，中心控制室采用工业微机自动程序控制，有手动、自动控制方式，整机有声光故障报警系统，并可储存配比、产量等数据，同时输出打印统计报表，实现了自动化操作。拉力传感器与光电脉冲测速仪配套使用的电子计量系统，大大提高了计量精度。
主要构成
1、骨料供给系统：骨料斗、骨料称量斗、平皮带机、斜皮带输送机。
2、搅拌混合系统：主机为双卧轴强制式搅拌机或者立式行星减速机。
3、水泥供给系统：水泥仓、螺旋输送机、水泥称量斗。
4、自动供水系统：水罐、水泵、管道、水称量斗、外加剂称量斗。
5、电气操作系统：电脑控制台、电控柜、操作室。
6、气动控制系统：空压机、气路管道、电磁阀、气缸。
稳定层搅拌机电气控制系统：
1.WDB300吨-900吨系列稳定层搅拌机设备的电气控制系统是我公司自行开发研制的，采用工业计算机极大提高了电气控制系统的可靠性、稳定性，全部设备均可在控制室内实现远距离集中控制。
2.稳定层搅拌机电控涉及的主要控制对象有：水泵、气泵、给料机、平皮带、拌缸、斜皮带、螺旋电子秤、转阀、螺旋输送机、振动电机、振动器、成品门、动画监控等，有的控制对象之间采用了联锁，防止误操作和控制电路故障给设备造成危害。
3.控制方式采用工业计算机控制下进行的，对受控对象启动、配料都是自动完成的，同时，计算机可以显示石料、水泥的实际称量重量，又可统计出当天各种料的累计量及总量。
4.对给料机部分采用变频器控制，对每个给料机部分都装有拉力传感器；对水泥部分采用变频器控制，装有拉力传感器，以使对每种物料达到更精确测量；水泵采用变频器控制，水泵采用流量计进行计量使水量调节更准确方便、更灵活可靠。
5.为了方便调试、检查与维修，供料部分还设置了手动方式，在手动方式状态下，受控对象之间解除了联锁关系，可以单独启动控制对象，这给安装、调试、维修带来了方便。
6.在正常工作情况下，供料部分采用联锁控制方式，主要好处：联锁是保质保量安全生产不可缺少的重要手段。
7.在冷料仓上安装了振动电机，以便振动下来，有利于把超标的石料筛选出去，这样有利石料充分使用和保证出料的质量。
8.在操作台上设置了急停按钮，以便发生意外情况时，按动这个按钮，使整套设备停机。

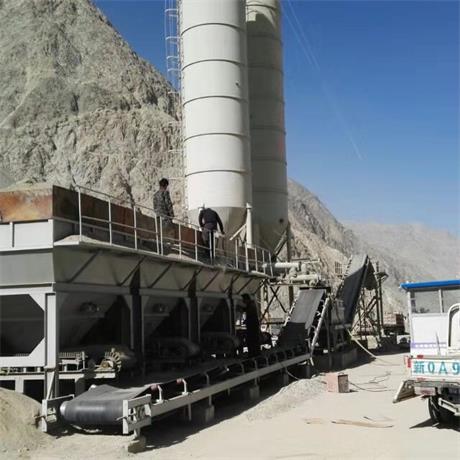

稳定层搅拌站工艺流程：
WDB系列300吨到900吨稳定层搅拌站设备的工作流程为：把不同规格的物料用装载机装入砂石料斗中，给料计量组按规定重量将矿料连续送至皮带输送机，再由皮带输送机将矿粉输送至搅拌，粉料由粉仓螺旋输送机输送过渡斗，过渡斗中的粉料由旋转式给料机8配送至计量输送机，由计量输送机计量并送至搅拌器，水由水罐10经流量计量后直接连续泵送至搅拌器中，通过搅拌器将各种材料搅拌成均匀的成品混合料，成品料通过皮带输送机输送至储料仓中，由载重汽车送至施工地。
|
|
|
